一、引言

工业洗衣机是用于酒店、宾馆、洗衣店或工厂进行大批量衣物清洗用的电器设备。其洗涤工艺一般由进水、洗涤正转、暂停、洗涤反转、排水和脱水等环节组成。随着自动化的快速发展，以及行业工艺要求的不断提高，工业洗衣机对变频器的要求越来越高，要求能够满足工业洗衣机高启动转矩、多段速、宽电压范围、自动转差补偿和快捷强大的通讯方式等。而且性能稳定，能适应各种复杂的高温、高湿的环境。

二、全自动工业洗衣机的组成及工作原理

全自动工业洗衣机是指具有初洗、洗涤、漂洗、漂白和脱水等功能，并且各功能之间不需要人工操作，就能实现自动转换的大容量洗衣机。工业洗衣机按减振与避振的不同方式，可分为悬浮避振式和注水平衡避振式，以及重力固定式三种，目前市场上主流产品都是悬浮式避振全自动工业洗衣机。其主要由外壳、机架面板、主轴内滚筒、传动系统、避振系统、前门部件、加料部件、制动部件、放水阀门部件、超振部件、控制部件、管路部件和气动系统等组成。

全自动工业洗衣机的工作原理是：在时序控制器的统一调度管理下，通过变频器控制异步电动机不间断地执行正反旋转以实现水和衣物的不同步运动，从而使水和衣物等相互摩擦、揉搓，达到洗净的目的。
其主要有以下洗涤程序：

首先，加水，正反转洗涤25分钟，洗涤完毕后，排水，进入脱水阶段，脱水阶段包括均布、中脱和高脱三个过程，均布即是在有水和无水的情况下，以比洗涤过程高的转速正向旋转1.5分钟，使衣物均匀地附着在洗衣机的滚筒内侧，以使后续的脱水过程平稳；排水后，提高转速进入中速脱水过程（2分钟），随后再进入高速脱水过程（5分钟），使衣物的含水率降至所要求的水平。 速度的设定方式有两种：

1）以多段速的方式，在变频器上直接设定各阶段运行速度；

2）通过洗衣机专用控制电脑，以通讯方式设定各阶段的运行速度。

各阶段的运行速度为：

洗涤：7HZ左右

均（jun1）布：15HZ左右

中脱：80HZ

高脱：110HZ

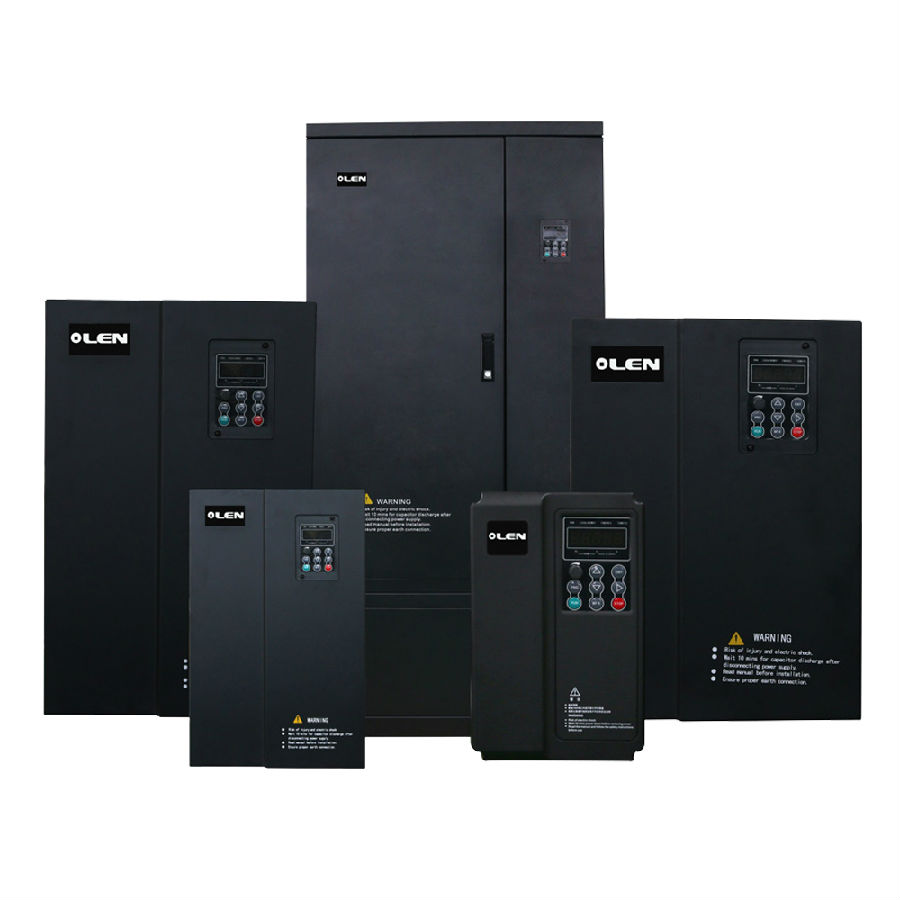

三、使用一和成OD6L系列变频器的优点

1、启动力矩大，满负荷正常启动；

2、全程高、中、低速，转速稳定；

3、加减速过程不失速、不过流；

4、调速范围广；

5、低频力矩大满足7HZ洗涤工艺；

6、参数设置简单，默认V/F即可满足生产需求；

7、安装防护盖板，环境适应能力强；

四、参数设定

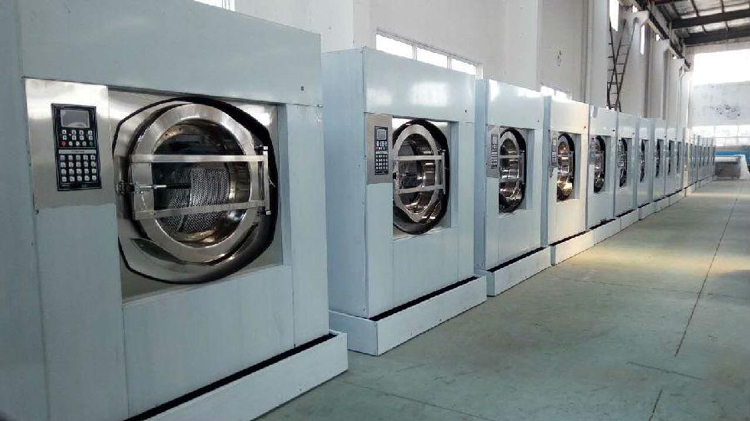

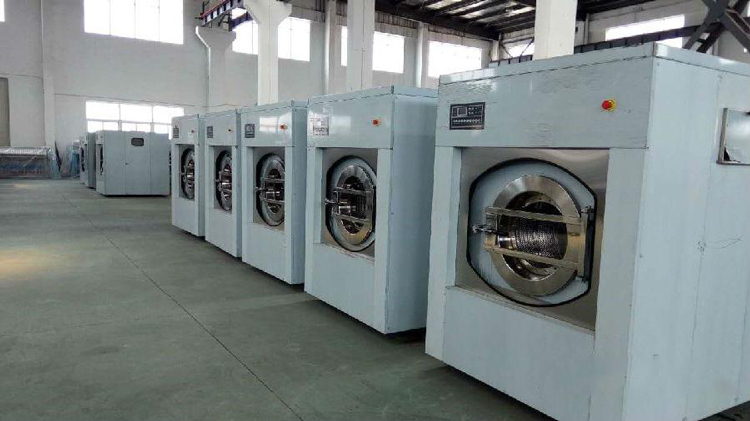

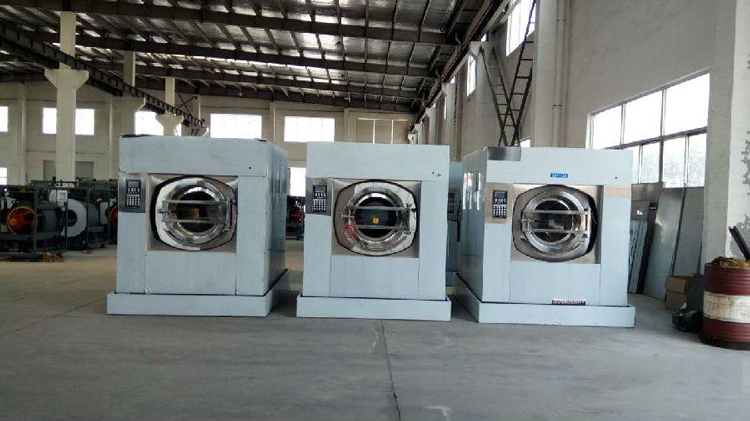

五、现场图片





六、结束语

一和成OD6L系列变频器已经成功应用在工业洗衣机领域，经过一段时间的客户使用验证，其优越的性能（低频转矩大，调速范围宽，稳态精度高，操作灵活方便，功能保护全）以及高可靠性得到了客户的好评，完全满足工业洗衣机行业的需求。
