產品特點
XL係列PLC適配開關量輸入輸出右擴展模塊，包含8~32點規格。
XL係列PLC一般可擴展10~16個模塊。
電源規格：DC24V
輸入類型：NPN或PNP型
輸出類型：晶體管（T）或繼電器（R）
命名規則
1： | 係列名稱 | XL：XL係列擴展模塊 |
2： | 指代擴展模塊 | E：表示擴展模塊 |
3： | 輸入點數 | 8或16或32 |
4：
| 輸入點類型
| X：表示輸入點為NPN型輸入 PX：表示輸入點為PNP型輸入 |
5： | 輸出點數 | 8或16或32 |
6： | 輸出形式 | YT：晶體管輸出 |
YR：繼電器輸出 |
型號一覽表
型號 | 輸入輸出 總點數 | 輸入點數（DC24V） | 輸出點數 （R，T） | |||
類型 | 輸入 | 輸出 | ||||
繼電器輸出 | 晶體管輸出 | |||||
NPN型 | - | XL-E8X8YR | XL-E8X8YT | 16點 | 8點 | 8點 |
XL-E16X | - | - | 16點 | 16點 | - | |
- | XL-E16YR | XL-E16YT | 16點 | - | 16點 | |
- | - | XL-E16YT-A | 16點 | 16點 | ||
- | XL-E16X16YT | 32點 | 16點 | 16點 | ||
XL-E32X | - | - | 32點 | 32點 | - | |
- | - | XL-E32YT | 32點 | - | 32點 | |
基本規格
項 目 | 規 格 |
使用環境 | 無腐蝕性氣體 |
環境溫度 | 0℃~60℃ |
保存環境溫度 | -20~70℃ |
環境濕度 | 5~95%RH |
保存環境濕度 | 5~95%RH |
安裝 | 直接安裝在DIN46277（寬35mm）的導軌上 |
功能說明
型 號 | 功 能 說 明 | |
NPN輸入型 | PNP輸入型 | |
XL-E8X8YR | - | 8路開關量輸入，8路繼電器輸出 |
XL-E8X8YT | - | 8路開關量輸入，8路晶體管輸出 |
- | 16路開關量輸入 | |
XL-E16YR | - | 16路繼電器輸出 |
XL-E16YT | - | 16路晶體管輸出 |
XL-E16YT-A | - | 16路晶體管輸出（牛角接線端子） |
XL-E16X16YT | - | 16路開關量輸入，16路晶體管輸出 |
XL-E32X | - | 32路開關量輸入 |
XL-E32YT | - | 32路晶體管輸出 |
外觀尺寸圖（單位：mm）

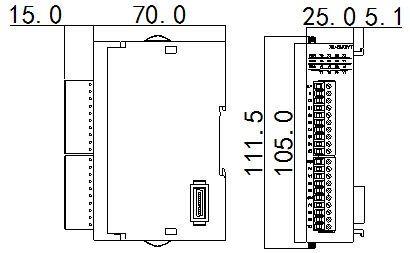

I/O總點數為8~16點模塊：

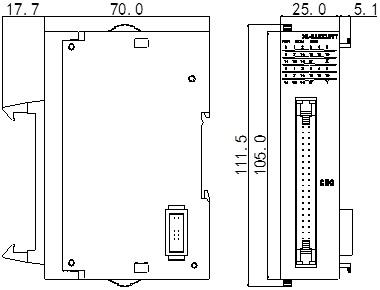

I/O總點數為32點及16YT-A：
